Produktbeschreibung
Der Wasserwellenkanal dient der Demonstration und Untersuchung von Oberflächenwellen in Wasser.
Mit ihm lassen sich im Schulunterricht folgende, grundlegenden Eigenschaften von Wellen diskutieren:
- Erregung von periodischen und nichtperiodischen Wellen,
- Nachweis, dass Wellen Energie, aber keinen Stoff transportieren
- Auslenkung, Amplitude, Phasen- und Gruppengeschwindigkeit einer Welle,
- Bestimmung der Phasengeschwindigkeit,
- Demonstration des Zusammenhangs zwischen Frequenz und Wellenlänge,
- Gleich- und gegenphasige Überlagerung von Wellen,
- Überlagerung von Wellen mit einer Phasenverschiebung von λ/2,
- Reflexion einer Welle,
- Stehende Wellen.
Produktinformationen:

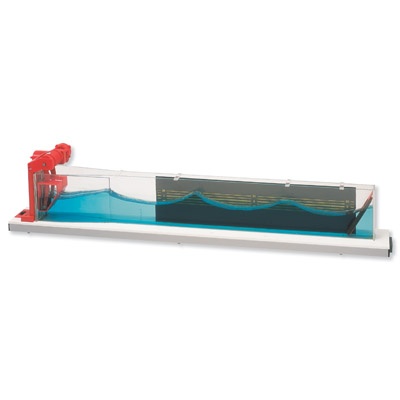

Der Wasserwellenkanal besteht aus einer großen durchsichtigen Küvette, die zu 2/3 mit Wasser gefüllt wird.
Im kurzen, V-förmigen Teil werden die sinusförmigen Wellen erzeugt,
im I-förmigen Teil werden sie untersucht.
Zur Erzeugung der Wellen ist am Ende des V-förmigen Kanals ein Motor mit Getriebe angebracht.
Er treibt zwei Tauchkörper an, die sich im Wasser auf und ab bewegen.
Jeder Tauchkörper erzeugt in einem Teil des V-förmigen Kanals eine Welle.
Je nach der Einstellung an der Erregerwelle können sich die beiden Tauchkörper gleichsinnig oder gegensinnig bewegen.
Die Frequenz der Wellen kann durch Verändern der Betriebsspannung des Motors variiert werden.
Bei gepulstem Betrieb der Erreger entstehen nichtperiodische Wellen.
Zubehör, wie Rahmen mit Vlies,
ein Dichtungsprofil, eine durchsichtige Trennwand und Schwimmerkugeln ermöglichen unterschiedlichste Versuchsbedingungen,
die das obige Themenspektrum abbilden.
Technische Daten:
Betriebsspannung Motor: 12 V DC
Abmessungen Trennplatte: 40 x 170 x 6 mm
Abmessungen Wasserwellenkanal: 1500 x 150 x 290 mm
Gewicht: ca. 12,6 kg
Lieferumfang:
1 Wasserwellenkanal
2 Rahmen mit Vlies zur Homogenisierung der Wellen (Primärabsorber)
1 Rahmen mit Vlies zur Unterdrückung der Wellenreflektion am Kanalende (Sekundärabsorber)
1 Dichtungsprofil zum zeitweiligen Verschließen eines V-förmigen Teilkanals
1 durchsichtige Trennplatte mit Distanzstücken zum Einführen in den I-förmigen Kanal
2 Schwimmerkugeln mit Faden zum Nachweis der Auf- und Abbewegung
zusätzlich Erforderlich:
1003312_3B DC-Netzgerät 0 - 20 V, 0 - 5 A (230 V, 50/60 Hz)
und
1002840_3B Satz 15 Experimentierkabel, 75 cm, 1 mm²
Downloads
Produktbeschreibung-1000807_DE.pdf (0.35 MB)
