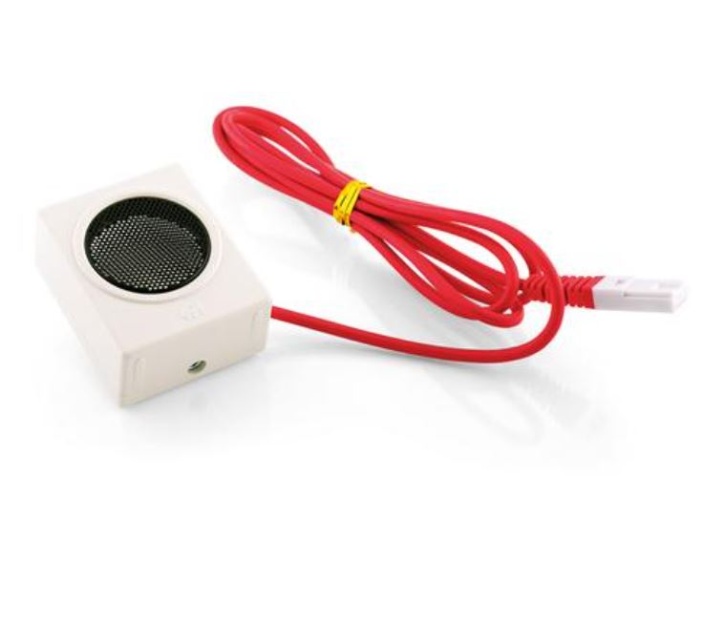

Bewegungssensor für WiLab und VinciLab

Der Bewegungssensor BT55i ist ein Gerät, das Ultraschallimpulse aussendet, die von einem Objekt reflektiert werden.
Der Sensor misst die Zeit, die ein Ultraschallimpuls benötigt, um vom Sensor zum Objekt zu gelangen, und
bestimmt den Abstand vom Objekt basierend auf der gemessenen Zeit und der Schallgeschwindigkeit.
Die minimale Reichweite des Sensors beträgt 0,15 m und die maximale Reichweite 6 m.
Während des Betriebs des Sensors ertönt ein leichtes Klicken vom Sensor.

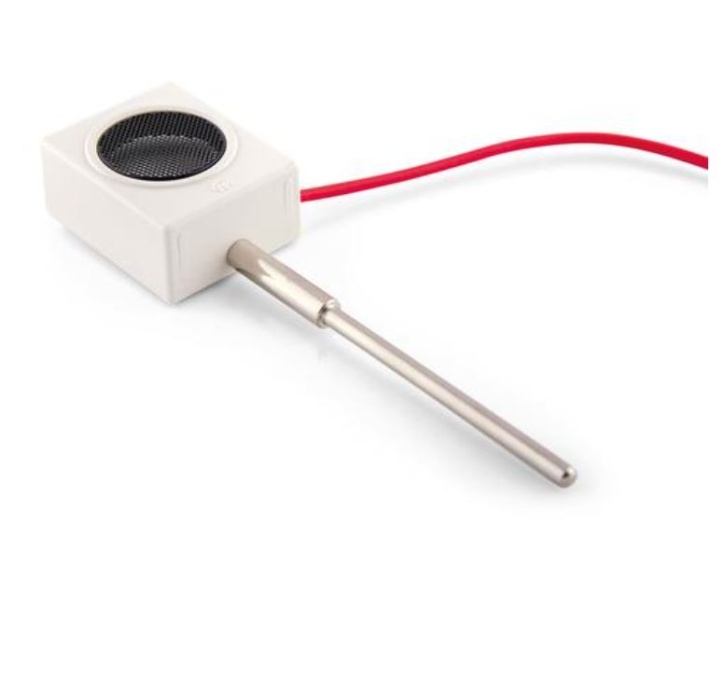

Der Sensor wird mit einer Stahlstange geliefert, die in ein Montagegewinde am Sensor eingeschraubt werden kann.
Die Stange kann zum Einspannen in eine geeignete Haltevorrichtung, z.B. einen Retortenständer, verwendet werden.
Der Bewegungsmelder ist ein Sensor, der kalibrierte Werte der Messgröße liefert. Es handelt sich um einen Sensor,
der den gemessenen Entfernungswert mittels 16-Bit-Analog-Digital-Wandlung in einen digitalen Wert umwandelt.

Der Bewegungsmelder kann direkt an die BT-Eingänge der CMA-Schnittstellen CLAB und WiLab angeschlossen werden.
Das BT55i kann nicht in Kombination mit anderen Schnittstellen verwendet werden.
Die technischen Spezifikationen des Sensors sind in der Bedienungsanleitung ( Manual-CMA-BT55i_Motion_Detector_for_WiLab.pdf) beschriieben..
Im Lieferumfang enthalten: eine Stativstange.

Technische Daten:
Reichweite: 0,15 m bis 6 m (abhängig von der Form, Größe und Oberfläche eines Objekts)
Auflösung:    ± 0,001 m
Verwendbar z.B. zur:
•    Aufzeichnung der Bewegung beim Laufen auf den Sensor zu oder weg vom Sensor
•    Untersuchung einfacher harmonischer Bewegungen
•    Aufzeichnung der Bewegung von fallenden oder nach oben geworfenen Gegenständen
Hinweis:
Dieses Produkt erfüllt die IQB-Anforderungen für die fachpraktischen Aufgaben im Zentralabitur.

Zusätzlich notwendig:
Variante 1: (PC / Tablet / Mobil):
1 x 1022284_3B    WiLab
1 x  Software:  Coach7 -Lizenz (Vollversion)
oder
Coach 7 Lite (Freeware, für  Datenerfassung und Auswertung)

Variante 2: (Datenlogger VinciLab)
1 x 1021477_3B  VinciLab (Coach7 enthalten)

Sicherheits- und Warnhinweise für Physikprodukte
Anwendung durch Fachpersonal:
Dieses Produkt ist für den Einsatz in Experimenten geeignet, sollte jedoch nur von
qualifizierten Fachkräften oder unter deren Aufsicht verwendet werden.
Nicht zur eigenständigen Nutzung durch Personen ohne entsprechende Fachkenntnisse empfohlen.
Qualitäts- und Sicherheitsstandards:
Das vorliegende Produkt wurde gemäß höchsten Qualitäts- und Sicherheitsstandards
entwickelt und geprüft.
Nach aktuellem Kenntnisstand und unter Berücksichtigung aller
relevanten Sicherheits- und Regulierungsanforderungen besteht kein Risiko, das spezifische
Warnhinweise erforderlich macht.
Nicht für Kinder unter 36 Monaten geeignet.
Es besteht Erstickungsgefahr, wegen verschluckbarer Kleinteile.
Hinweise zur sachgemäßen Nutzung und Pflege:
Für die sichere und optimale Nutzung ist eine sachgemäße Handhabung wichtig.
Das Produkt sollte entsprechend seines vorgesehenen Verwendungszwecks verwendet und regelmäßig
auf Anzeichen von Abnutzung oder Beschädigung überprüft werden.
